問53 (学科3（建築構造） 問3)

正しい選択肢は、「12kN・m」です。

この問題のポイントは、A点より左側の張り出した部分だけを取り出して考えることです。

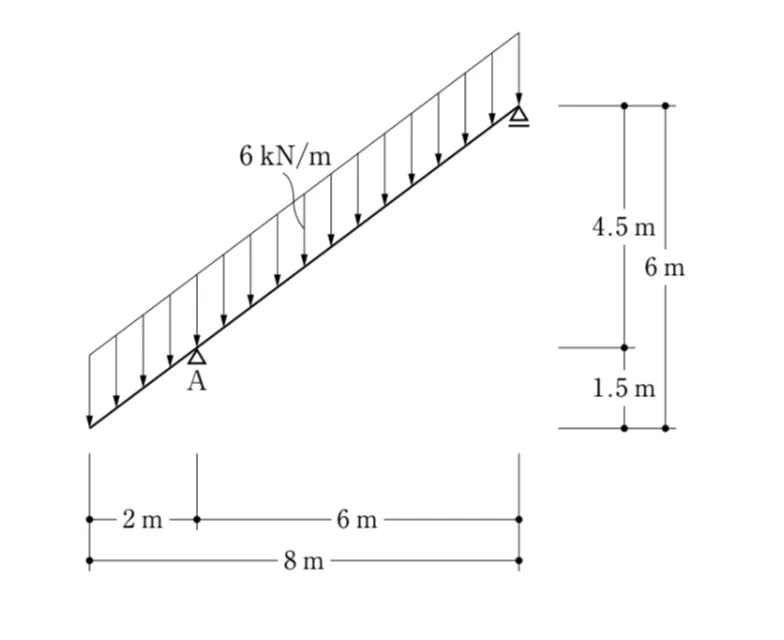

図では、A点より左側の水平投影長さは2mで、その部分にも水平投影長さ1m当たり6kN／mの鉛直方向の等分布荷重が作用しています。

したがって、A点の曲げモーメントは、A点より左側にかかる荷重によって簡単に求められます。

＜A点より左側の荷重を求める＞

等分布荷重の大きさは、

6kN／m

水平投影長さは、

2m

なので、左側部分にかかる荷重の合計は、

6×2＝12kN

です。

等分布荷重は、荷重がかかっている範囲の中央にまとめて作用すると考えます。

2mの中央なので、荷重の作用位置はA点から水平方向に、

2÷2＝1m

離れた位置です。

＜A点の曲げモーメントを求める＞

曲げモーメントは、

曲げモーメント＝荷重×支点から荷重までの水平距離

で求められます。

したがって、

MA＝12×1

＝12kN・m

となります。
