問54 (学科3（建築構造）問4)

問題文

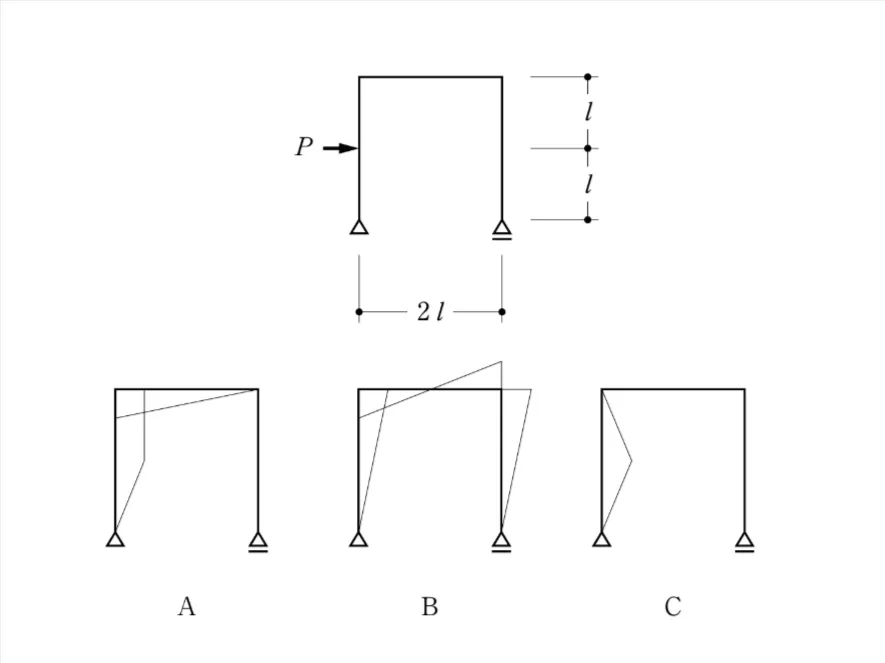

図のような荷重Pを受ける静定ラーメンにおいて、曲げモーメント図の形とせん断力の大きさの最大値との組合せとして、正しいものは、次のうちどれか。ただし、曲げモーメント図は、部材の引張側に描くものとする。問題文の画像

付箋

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

二級建築士試験令和7年（2025年）問54（学科3（建築構造）問4）（訂正依頼・報告はこちら）

図のような荷重Pを受ける静定ラーメンにおいて、曲げモーメント図の形とせん断力の大きさの最大値との組合せとして、正しいものは、次のうちどれか。ただし、曲げモーメント図は、部材の引張側に描くものとする。

正解！素晴らしいです

残念...

この問題で覚えておくポイントは以下のとおりです。

　・ピン支持（ヒンジ）では曲げモーメントは0になる
　・集中荷重が作用する位置ではせん断力が不連続になる
　・部材途中に荷重がある場合，曲げモーメント図はその位置で折れ曲がる

つまり、この問題では

　・支点条件から曲げモーメント図の形を判断する
　・水平荷重Pによるせん断力の最大値を求める

この2点を確認すれば正解を判断できます。では問題をみてみましょう。

　・曲げモーメント図の形：ピン支点で曲げモーメントが0となり、部材途中の荷重で折れ曲がるAが正しい形状です。

　・せん断力の大きさの最大値：このラーメンは、左支点はピン支持、右支点はローラー支持　となっています。ローラー支点は水平反力を負担できないため、水平荷重 Pはすべて左支点で負担します。

したがって最大せん断力は　V_max=P　となります。

まとめ

ラーメン構造の問題では、次のポイントが頻繁に出題されます。

　・ピン支点では曲げモーメントは0
　・ローラー支点は水平反力を負担しない
　・集中荷重の位置でせん断力が変化する

特に、水平荷重を受けるラーメンの反力の分担は試験でよく出題されるので、支点条件と曲げモーメント図の基本形は確実に覚えておきましょう。
